武汉彩钢瓦屋面零星补漏施工合集

更新时间：2025-04-03 点击数：

彩钢瓦屋面零星漏水维修施工案例简介

一、工程背景
 某工业厂房彩钢瓦屋面因长期受酸雨侵蚀及温差形变影响，出现螺钉孔、搭接缝等部位零星渗漏，渗漏点共计15处，主要集中于屋脊、天沟及设备基座周边。经检测，渗漏原因为原防水涂层老化剥落（老化率达60%）、金属基面锈蚀（锈蚀面积约25%）及局部聚酯布脱层。

二、解决方案与材料选型
 1. 工艺体系：采用“精准定位+一布三涂”复合工艺，重点修复渗漏点并建立局部强化防水层。
 2. 核心材料：
 • 丙烯酸高弹防水涂料：延伸率≥300%，耐紫外线等级≥5级，具备自愈性，可覆盖0.5mm以下裂缝；
 • 缝织聚酯布：克重≥120g/㎡，抗拉强度≥500N/50mm，用于应力集中区抗裂增强；
 • 环氧渗透型界面剂：渗透深度≥5mm，提升涂层与锈蚀基面粘结力。

三、施工流程
  1. 预处理阶段（2天）

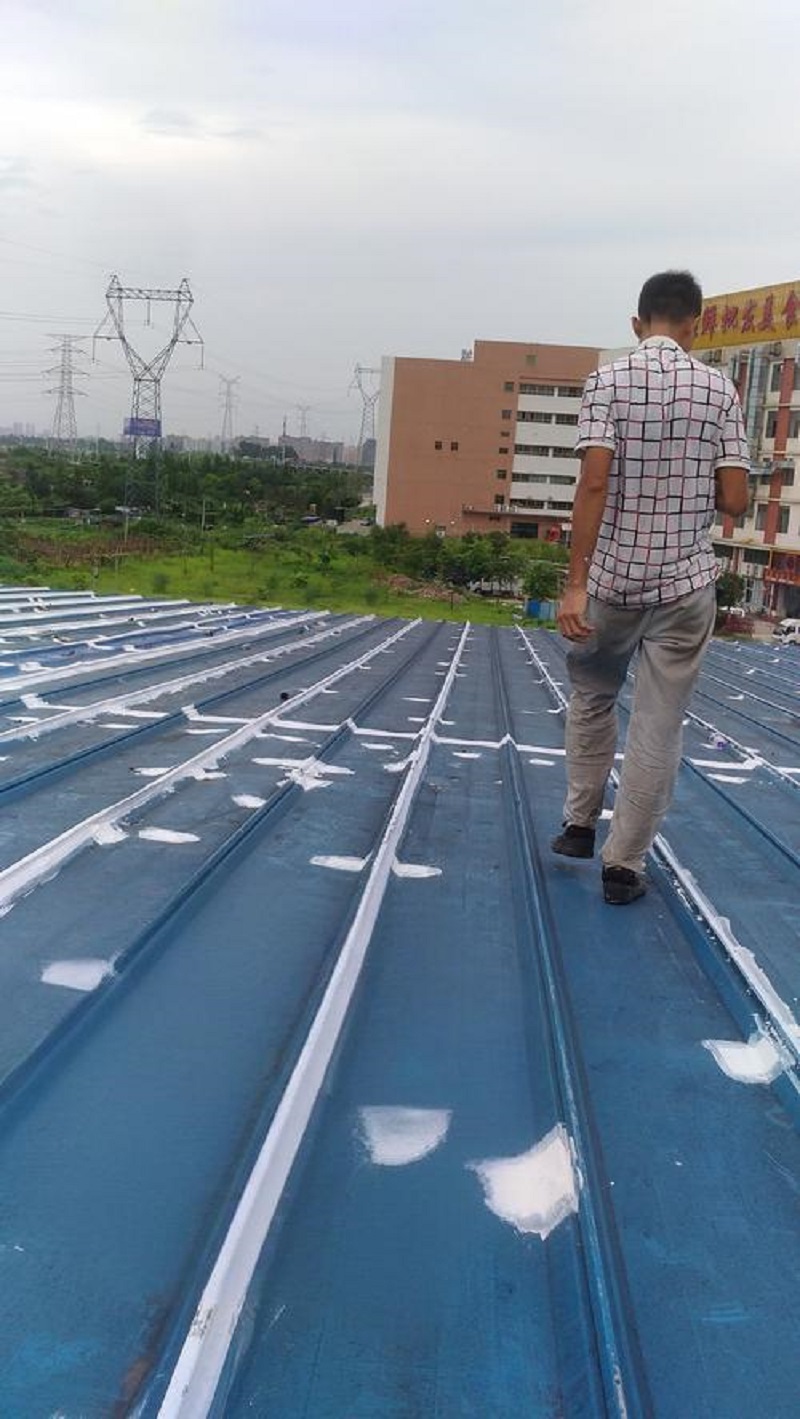

 • 渗漏点定位：通过蓄水试验及红外热成像精准定位15处渗漏点，标记半径30cm作业范围；
 • 基面处理：
 • 机械打磨锈蚀区域至St3级，重度锈蚀区喷砂处理至Sa2.5级（粗糙度40-70μm）；
 • 螺钉孔周边清除松动密封胶，采用丁基胶临时封堵；
 • 涂刷环氧界面剂，固化后基面含水率≤8%。

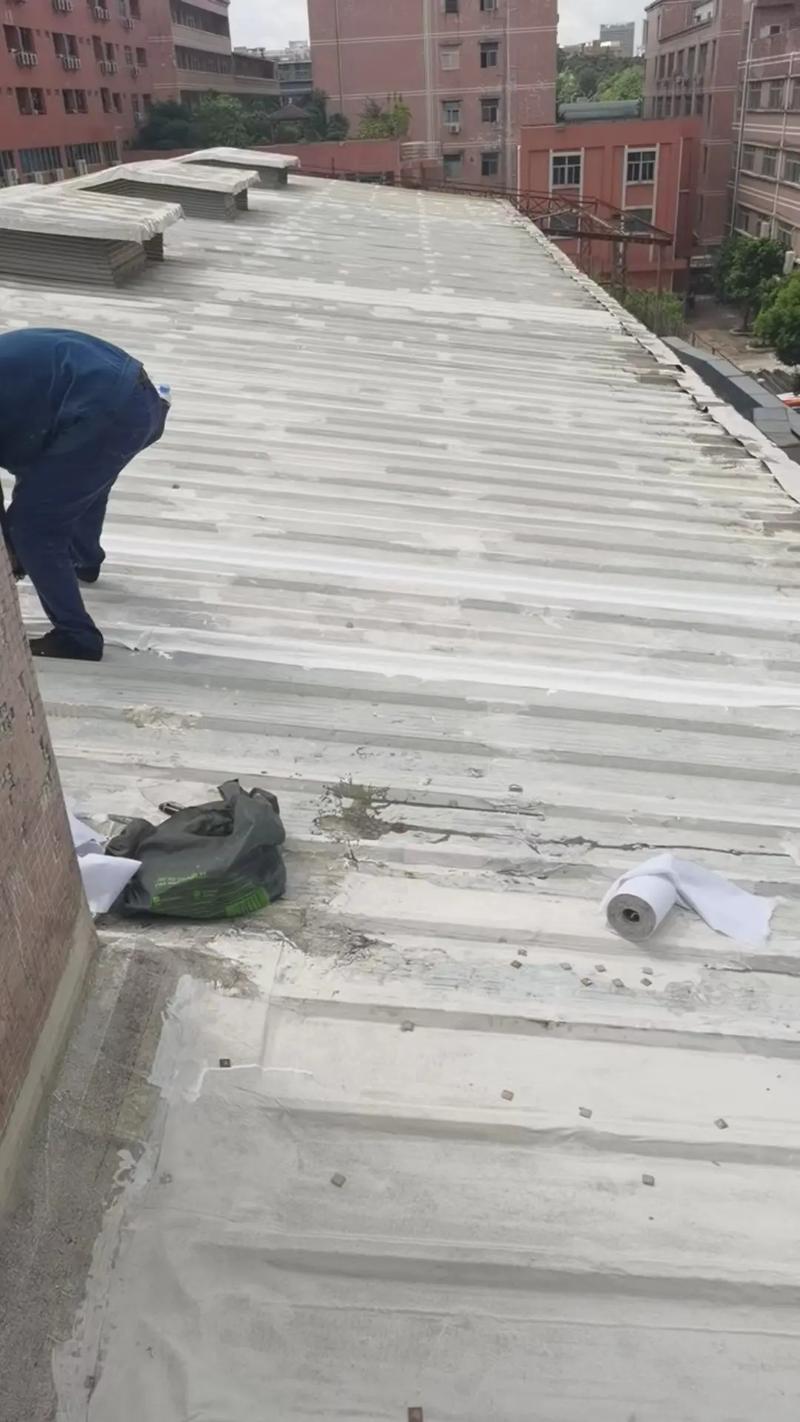

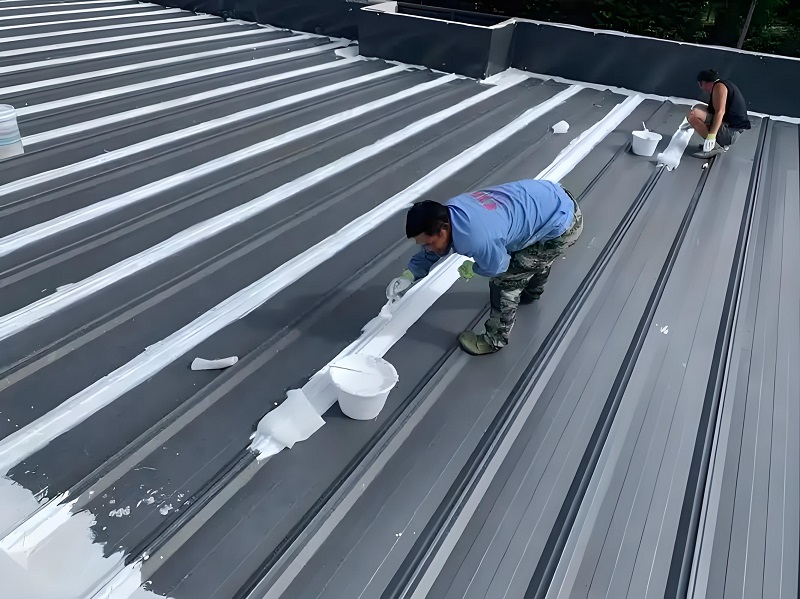

2. 防水层施工（5天）
 • 第一涂（底涂层）：
 沿渗漏点向外扩展50cm喷涂丙烯酸涂料，湿膜厚度0.3mm，覆盖率100%；

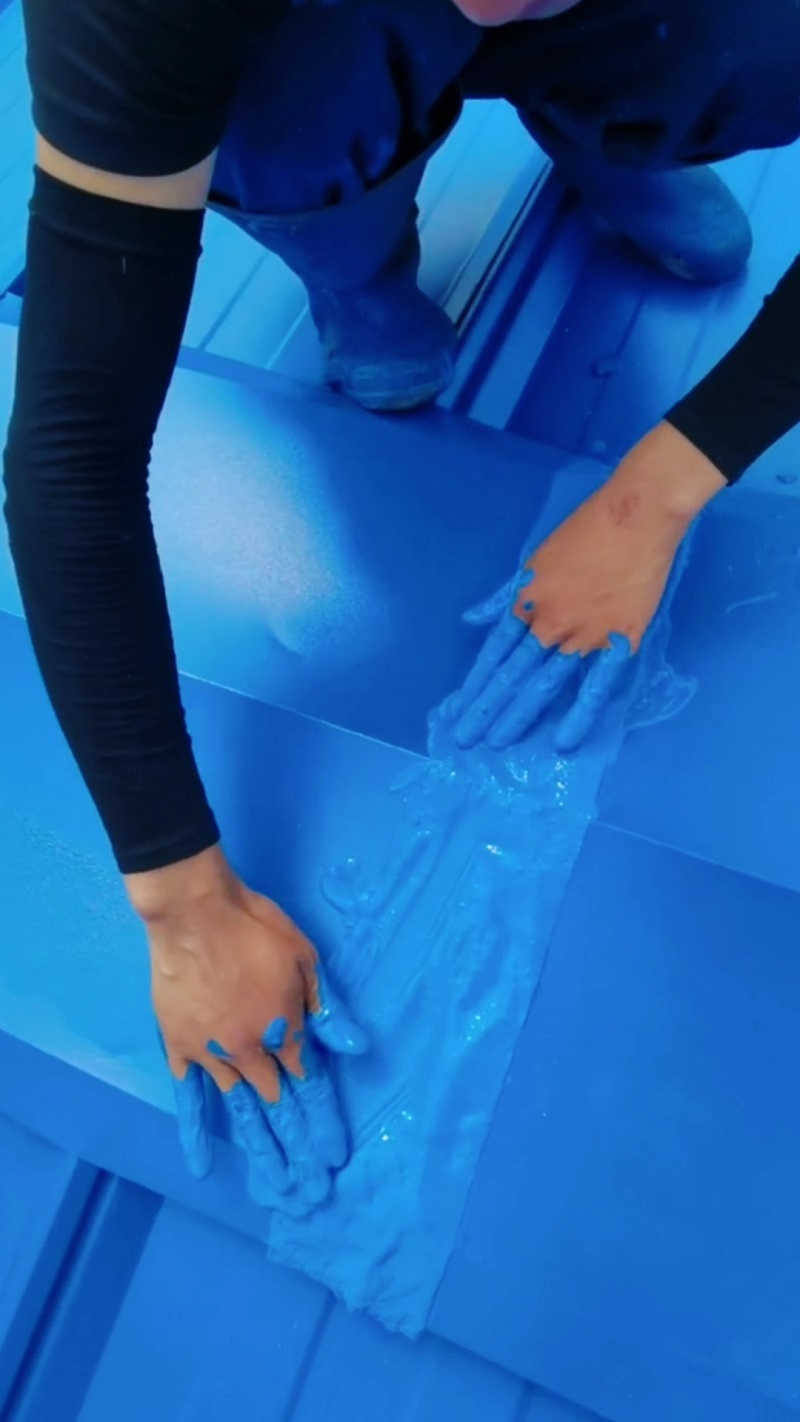

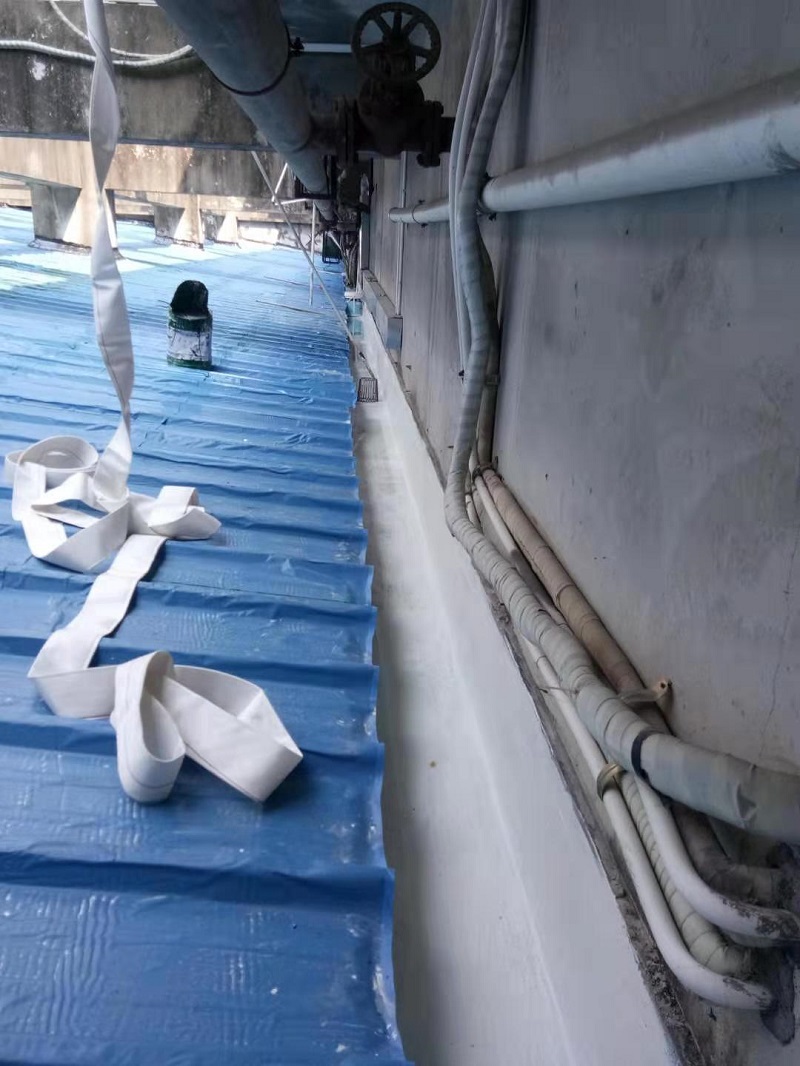

 • 铺贴聚酯布：
 涂料未干时铺贴缝织聚酯布，搭接宽度≥10cm，压辊排除气泡并确保完全浸润；
 • 第二涂（中涂层）：
 表干后垂直方向喷涂第二层涂料，厚度0.4mm，覆盖布体并延伸至周边30cm；
 • 第三涂（面涂层）：
 实干后交叉喷涂第三层，总干膜厚度≥1.2mm，边缘收口采用密封胶嵌缝。

3. 验收与维护（1天）
 • 蓄水试验：局部注水深度20mm，24小时无渗漏；
 • 涂层检测：划格法附着力测试合格率≥95%，干膜厚度偏差±10%；
 • 维保承诺：提供5年质保，每年雨季前免费巡检并修复涂层破损。

四、技术亮点
 1. 精准修复：通过红外定位减少无效施工面积，节省材料成本30%；
 2. 柔性抗裂：“涂料+布体”结构可抵消彩钢板±5mm形变量，避免二次开裂；
 3. 环保高效：水性涂料VOCs排放达标，单点修复工期≤8小时，不影响厂房生产。

注：本案例综合应用《金属屋面防水修缮技术规程》（T/CECS 1005）及现场创新工艺，实现零星渗漏点靶向治理，为同类工程提供高效、低成本的解决方案

Tag： 一布三涂 防水施工 彩钢瓦防水 彩钢瓦补漏
