钢结构厂房水沟渗漏防水维修案例

更新时间：2025-04-27 点击数：

一、渗漏成因分析

厂房金属结构热胀冷缩会造成沟体接缝位移。焊接部位残留气孔易形成渗水通道。混凝土垫层开裂超过0.3mm时，地下水会沿裂缝渗透。

二、预处理工序

施工前需切断水源并晾干基面。使用角磨机打磨焊缝至金属原色，重点处理焊瘤和毛刺。裂缝修补采用专用灌浆料，注浆压力控制在0.3-0.5MPa。阴阳角处抹成半径5cm的圆弧角。

三、防水材料选择

1. 变形缝选用200%延伸率的聚氨酯密封膏

2. 大面积区域铺贴3mm厚三元乙丙橡胶卷材

3. 管根部位采用双组份环氧树脂灌浆料

材料进场后需进行48小时浸水测试，体积膨胀率不超过1.5%

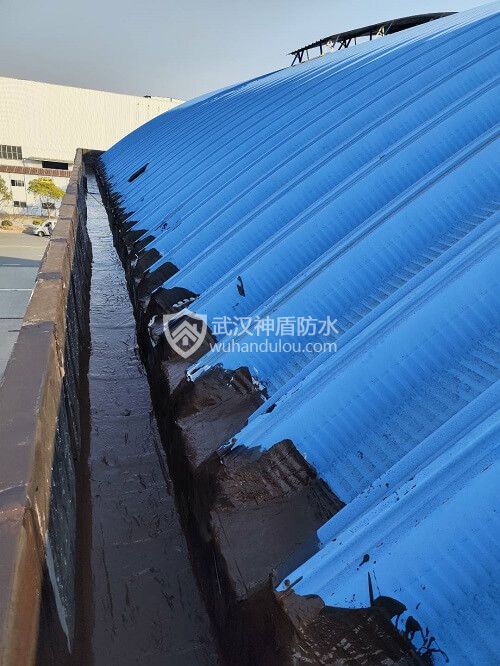

四、关键施工步骤

1. 涂刷环氧底漆时，沿沟体纵向满涂两遍，间隔时间不少于4小时

2. 铺贴卷材采用热熔法，火候控制以卷材背面出现均匀沥青油为准

3. 焊接缝处理先填塞PE棒，再分两次注入密封胶，形成8字型防水构造

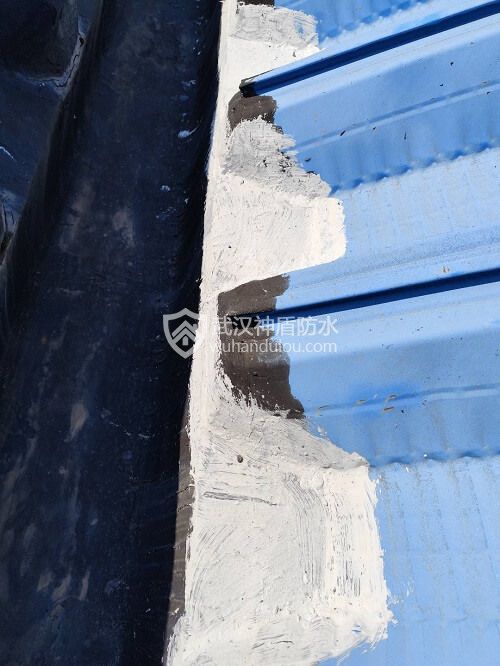

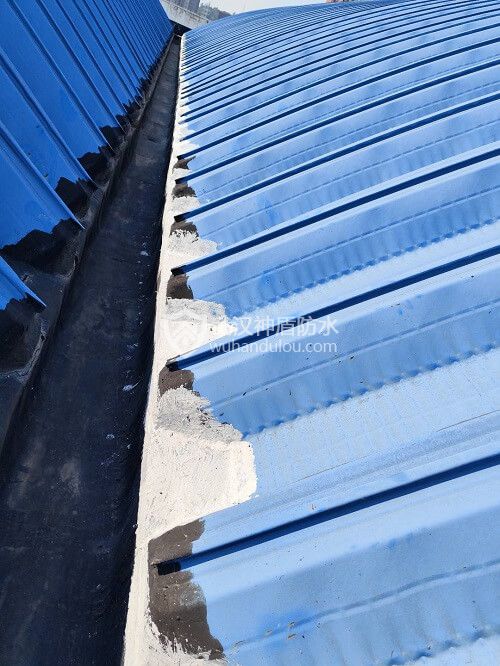

五、特殊部位处理

1. 落水口周边裁剪成伞状卷材，搭接宽度增加至15cm

2. 伸缩缝设置U型镀锌钢压条，间距50cm交叉固定

3. 设备基座周边预留20cm宽操作带，后期采用液体橡胶密封

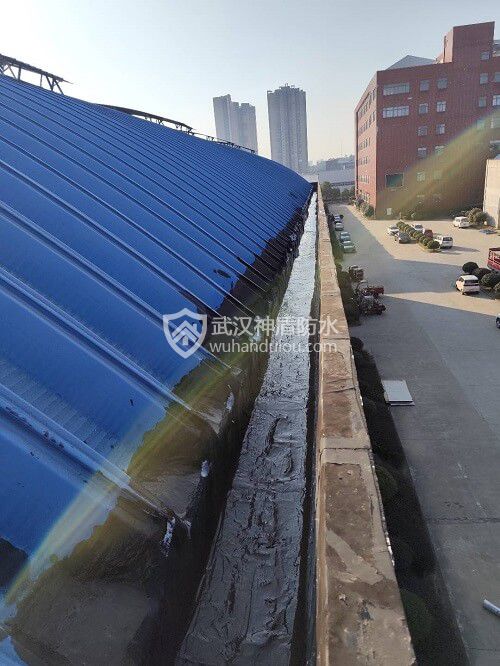

六、质量验收标准

施工完成24小时后进行闭水试验，注水高度达到沟体深度2/3，持续观察72小时。允许渗水量标准为每延米沟体24小时不超过0.1L。发现渗漏点需扩大修补范围，新老材料搭接宽度不小于10cm。

七、日常维护要求

每年雨季前清理沟内杂物并检查密封层。金属构件锈蚀面积超过10%需重新防腐处理。建议每3年全面检测防水系统性能，重点监测接缝位移量变化情况。

Tag： 厂房屋面防水 彩钢瓦补漏 彩钢瓦防水 水沟漏水维修
