武汉钢结构厂房屋顶除锈喷漆施工

更新时间：2025-10-07 点击数：

一、施工流程与核心技术

前期勘查与方案设计

锈蚀评估：根据《涂装前钢材表面锈蚀等级》（GB/T 8923），划分锈蚀等级（A-D级），针对D级（全面锈蚀）区域重点处理。

环境适配：武汉属亚热带湿润气候（C4高腐蚀环境），推荐采用“环氧富锌底漆（80μm）+环氧云铁中间漆（100μm）+聚氨酯面漆（80μm）”体系，总干膜厚度≥260μm。

表面处理（关键步骤）

除锈标准：

机械除锈：喷砂或抛丸达Sa2.5级（ISO 8501-1），表面粗糙度40-70μm，确保金属基底裸露。

手工除锈：达St3级，无浮锈、氧化皮残留。清洁要求：高压水枪冲洗后，溶剂（如丙酮）脱脂，确保无油污、盐分。

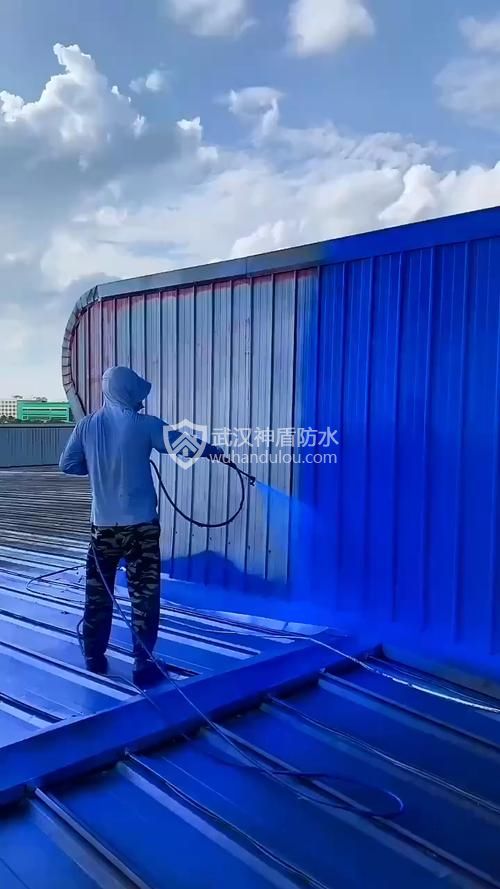

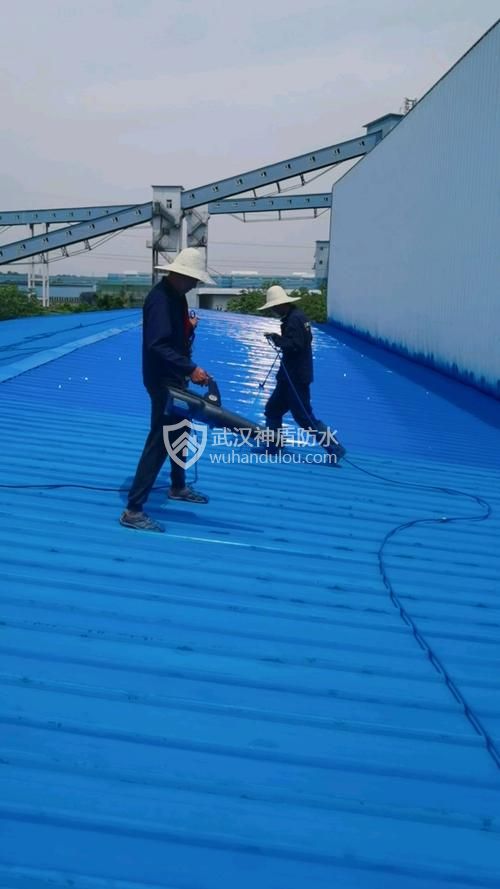

时效控制：处理后4小时内涂刷底漆，避免二次返锈。涂装施工工艺底漆喷涂：环氧富锌底漆（锌含量≥70%），无气喷涂，压力15-25MPa，喷距30-40cm，厚度误差≤±10μm。

中层面漆：

中间漆：环氧云铁漆填补孔隙，增强屏蔽效应；

面漆：聚氨酯或氟碳面漆（耐UV、耐候），两道涂装，间隔4-8小时（表干后实干前）。

环境控制：温度5-35℃、湿度≤85%，风速≤3m/s，雨天禁施。

二、武汉地区特殊注意事项

高湿环境应对

梅雨季施工需增设防潮设备（如除湿机），露点温度＞3℃时暂停作业。

优先选用水性环氧涂料（低VOC），减少溶剂挥发影响。

安全与环保措施

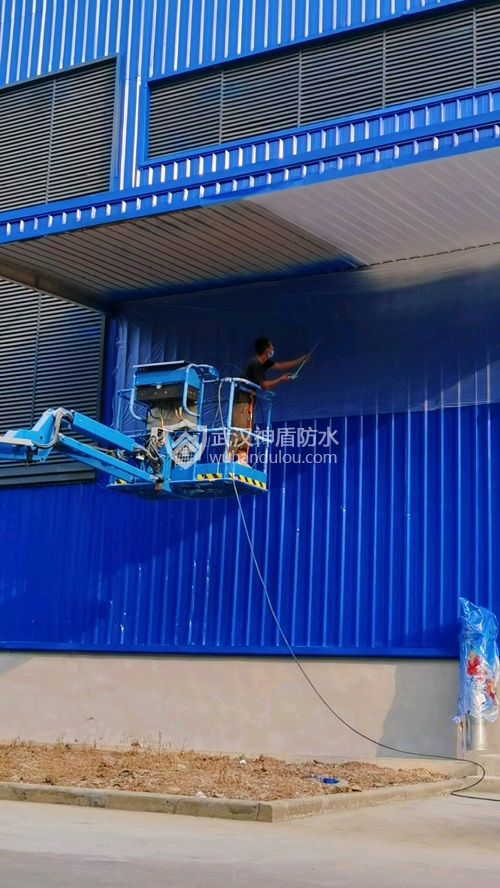

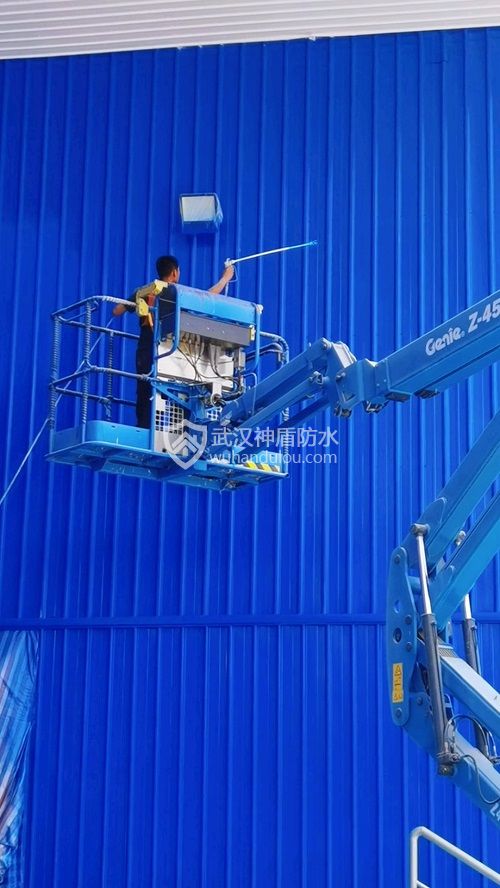

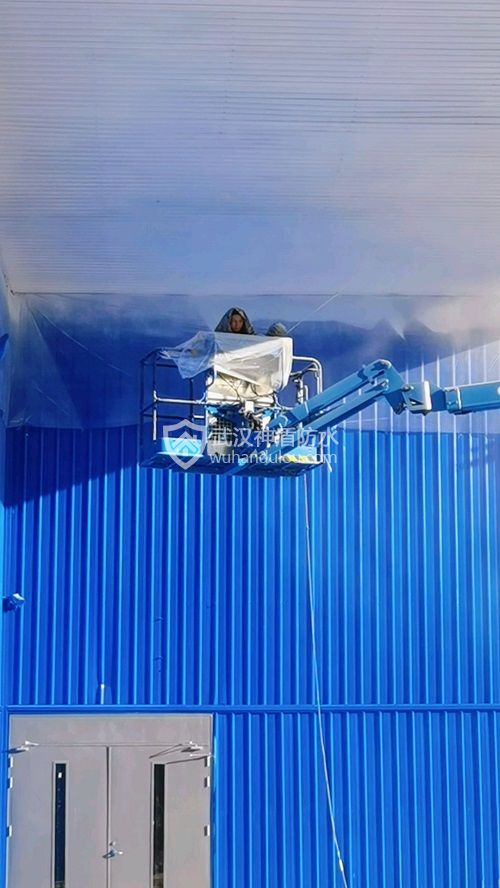

高空作业：满堂脚手架或高空作业车，人员持证上岗，双钩安全带固定。

防火防爆：涂料库房远离明火10米，配置防爆灯具及灭火器；废弃溶剂专桶回收。

三、质量验收与长效维护

检测标准

附着力：划格法（ISO 2409）达1级，或拉开法≥5MPa。

膜厚：磁性测厚仪每10㎡测5点，允许偏差±10%。

外观：无流挂、针孔、漏涂，色泽均匀。

维护周期建议

每年巡检一次，重点检查焊缝、边缘；

局部锈点处理：打磨至St3级，补涂底漆+面漆。

Tag： 彩钢瓦除锈 彩钢瓦喷漆 彩钢瓦翻新 武汉彩钢瓦翻新
