工业建筑进入维修高峰期。许多钢结构厂房投入使用十年后出现屋顶漏水。彩钢瓦表面锈蚀、接缝开裂、搭接处脱胶等问题频发。雨水顺着檩条渗入车间。设备受潮，生产受影响。工人作业环境变差。传统修补方法治标不治本。喷涂涂料或贴布只能维持一两年。一种更持久的解决方案正在推广。TPO防水卷材开始用于彩钢瓦屋面修缮。它的使用范围逐年增加。行业对其前景看好。

材料特性适合金属屋面

TPO是热塑性聚烯烃的简称。TPO防水卷材由表层、中间增强层和底层组成。表层抗紫外线。它能长时间暴露在阳光下不老化。中间层是聚酯网格布。这层布让卷材更有强度。它不容易被撕破。底层是可焊接的TPO材料。施工时用热风枪能把它和其他部分熔在一起。

这种卷材重量轻。每平方米不到两公斤。不会给原有彩钢瓦增加太多负担。彩钢瓦本身承重能力有限。过重的材料会压垮屋面。TPO卷材解决了这个问题。

它对温度变化适应性强。北方冬天冷，夏天热。金属板热胀冷缩明显。TPO卷材能跟着伸缩。不会因为变形而开裂。这一点比沥青类材料强。沥青在低温下变脆，容易断裂。

卷材表面光滑。灰尘和杂物不易附着。雨水能快速流走。自洁性好。这减少了屋面积水的风险。长期保持排水通畅。

TPO材料本身不含增塑剂。也不会释放有害物质。生产和施工过程没有刺激性气味。符合环保要求。工厂在生产时可以正常运转。不用停工等待。

适用场景集中在工业建筑

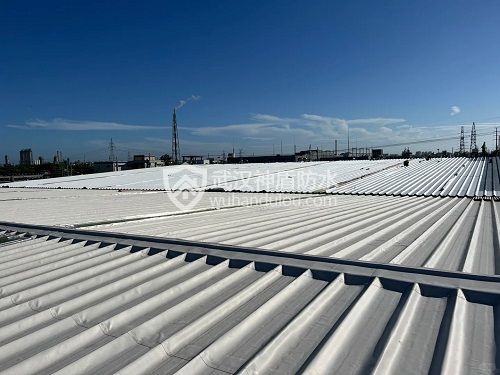

钢结构厂房是主要应用对象。这类建筑多为单层大跨度结构。屋面面积大。坡度小。一旦漏水，影响范围广。TPO卷材适合大面积连续铺设。能形成整体防水层。

彩钢瓦屋面常见问题有三种。一是瓦片本身生锈穿孔。二是纵向搭接缝老化开裂。三是横向咬合口松动漏水。TPO卷材能一次性解决这些问题。施工时不需要更换整片瓦。节省成本。

一个典型案例是某机械加工厂。其厂房屋顶为波形彩钢瓦。使用十二年后多处漏水。雨天室内需放桶接水。企业尝试过多次维修。都只管一年左右。后来采用TPO卷材整体覆盖。施工三天完成。至今四年未再漏水。维修费用低于翻新屋面的一半。

冷库和恒温车间也适用。这些场所对保温要求高。原有彩钢瓦夹芯板老化后失去保温功能。直接加铺TPO卷材前，可在瓦面上先铺设保温板。再粘卷材。提升节能效果。同时完成防水和保温升级。

物流仓库、电商分拣中心等大型空间同样适用。这些建筑白天作业时间长。TPO卷材施工噪音小。不影响正常运营。材料可夜间运输，白天短时施工。减少对生产的干扰。

一些公共设施也开始采用。如体育场馆、公交场站的停车棚。这些建筑屋面结构类似工业厂房。TPO卷材提供可靠防护。维护周期长。降低长期管理成本。

施工流程明确 分步操作

施工前要检查屋面状况。人员上屋面查看。记录锈蚀点、凹陷处、松动螺钉位置。拍照存档。制定修补方案。

基层处理是第一步。清除表面灰尘、油污、铁锈渣。用钢丝刷打磨锈斑区域。露出金属基底。涂刷防锈底漆。防止继续腐蚀。松动的自攻螺钉要拧紧或更换。缺失的补上。避免后续鼓风掀起卷材。

彩钢瓦波峰波谷分明。施工时需注意顺向。卷材应平行于屋脊铺设。从下向上推进。每幅卷材覆盖几个波形。宽度方向搭接在波峰处。避开低洼积水区。

铺设前先试铺。量好尺寸，裁剪卷材。留出足够搭接量。纵向搭接不小于8厘米。横向对接缝用补强带处理。卷材展开后暂时固定。用压辊从中间向两边压实。

焊接是关键步骤。使用自动爬行焊机或手持热风枪。温度控制在450℃左右。速度均匀。焊接时两人配合。一人操作设备，一人辅助牵引。焊完后用手持检漏器测试密封性。发现虚焊立即补焊。

细部节点要特别处理。山墙收头用金属压条固定。螺丝间距不大于30厘米。端部密封胶封严。天沟部位卷材要下翻。与沟底贴合紧密。落水口周围做加强层。剪成梅花状贴合管道。

屋面突出物如风机基座、采光带周边要用预制配件包裹。现场切割成型。焊接封闭。确保无死角。

施工避开雨天。气温低于5℃时不建议作业。低温影响焊接质量。四级以上大风天气暂停施工。防止卷材被吹起。

现场管理要点突出

安全是首要任务。工人必须系安全带。屋面边缘设防护网。工具用绳索固定。防止坠落伤人。

材料运输要小心。卷材成卷搬运。禁止在地上拖拽。避免划伤表面。现场存放远离火源。夏季高温时遮阳防晒。

施工顺序不能乱。先做高处，再做低处。先处理节点，再铺大面。焊接作业从迎风侧开始。防止烟雾影响视线。

焊接参数要提前调试。取边角料试焊。检查焊缝强度。用手撕开测试。合格后再正式施工。焊机每天开工前校准一次。

每道工序完成后检查。班组自检，项目负责人复检。重点查搭接宽度、焊缝质量、收头固定。发现问题当场整改。

完工后做淋水试验。用水管模拟降雨。持续30分钟以上。观察室内有无渗漏。特别关注檐口、天沟、设备基础周围。

验收资料齐全。包括材料合格证、焊接记录、检验报告、影像资料。交付业主存档。

用户反馈推动产品改进

多家使用单位反馈效果良好。某食品厂车间原屋顶三年漏两次。改用TPO卷材后已稳定五年。期间经历多次暴雨未出现问题。维修成本大幅下降。

施工方认为效率高。一个五人小组每天可完成600平方米。机械化焊接速度快。人工成本可控。材料损耗率低于7%。

也有不同声音。个别项目出现焊缝开裂。调查发现是施工时温度偏低。焊机功率不足。操作工经验不够。说明工艺控制很重要。

材料厂商据此优化产品。推出低温型TPO卷材。改进配方。使焊接窗口更宽。适应更多气候条件。

配套工具也在升级。小型化焊机便于高空作业。无线检漏仪提高检测效率。专用刮刀用于旧胶清理。

一些企业开发模块化系统。预制成型件用于常见节点。如山墙收口板、落水口套圈。减少现场加工误差。

数字化管理引入项目。每段焊缝编号登记。扫码可查施工时间、操作人员、参数设置。实现质量追溯。

未来趋势显现

国家推动城市更新和工业升级改造。大量老旧厂房面临维修改造。TPO防水卷材凭借耐用性优势，市场空间广阔。

技术标准不断完善。住建部门正在编制金属屋面修缮技术规程。将TPO应用纳入指导范围。明确设计年限、构造做法、验收标准。

绿色建筑要求提高。TPO材料可回收。生产能耗低。符合可持续发展方向。部分项目将其作为绿色认证加分项。

智能监测技术结合。在卷材层内嵌入湿度传感器。连接报警系统。实时掌握防水状态。提前发现隐患。

BIM技术应用于修缮工程。三维建模模拟铺设路径。优化材料裁剪方案。减少浪费。指导复杂节点施工。

光伏一体化成为新方向。厂房屋顶加装太阳能板趋势明显。TPO卷材可作为光伏支架的基础层。提供平整牢固的安装面。两者协同工作。实现发电与防水双重功能。

研究人员探索自粘型TPO。无需焊接。像贴膜一样施工。降低对工人技能依赖。加快施工速度。还在试验抗菌表面。抑制霉菌生长。延长使用寿命。

挑战仍需应对

市场乱象存在。低价劣质产品冲击正规渠道。有些卷材厚度不足。抗拉强度不达标。用几年就老化。损害行业声誉。

专业施工队伍短缺。熟练焊工难找。培训体系不健全。新手上岗风险高。

设计院了解不足。图纸缺乏细节。节点做法不明确。施工单位自由发挥。质量参差不齐。

初始投入偏高。每平方米综合造价高于传统方案。业主短期算账不愿投资。需要加强长期效益宣传。

极端天气增多。台风、冰雹频发。对材料抗风揭、抗冲击提出更高要求。现有产品需持续改进。

老旧屋面情况复杂。不同厂家、不同年代的彩钢瓦混用。维修方案难以统一。需个性化定制。增加技术难度。
