一、渗漏原因分析与检测定位

1. 结构性缺陷与材料老化

   体育馆屋顶因大跨度、复杂荷载及长期热胀冷缩作用，易在彩钢瓦接缝、屋脊包件等部位出现裂缝或锈蚀穿孔。例如，彩钢瓦与天沟衔接处密封胶老化开裂，自攻螺丝橡胶垫片变形脱落，导致雨水通过钉孔或搭接缝渗入。此外，传统SBS卷材若未设置保护层，3年后开裂率可达30%，紫外线长期照射加速材料老化。

2. 排水系统失效

   天沟坡度不足（<3%）、落水管堵塞或管径过小（如原DN200管暴雨期排水效率下降40%）是常见问题。中山某体育馆因天沟积水倒灌，引发大面积渗漏。

3. 施工工艺缺陷

   阴阳角附加层缺失、卷材搭接宽度不足（规范要求≥10cm）、热熔焊接温度控制不当（如偏差超过±20℃）等施工问题频发，直接影响防水层耐久性。

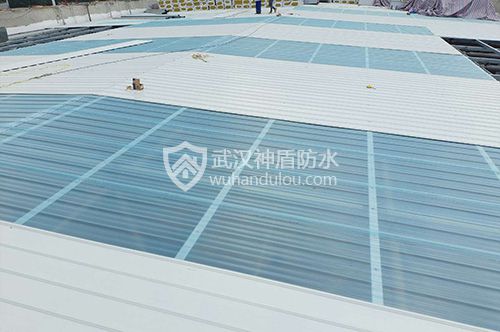

 二、标准化施工工艺流程

 （一）基层处理与缺陷修复

1. 基面清理与锈蚀处理

   • 使用高压水枪（压力≥15MPa）清除彩钢板表面浮灰、油污，锈蚀部位需打磨至St3级清洁度（目视无氧化皮残留），穿孔处用同型号彩钢瓦焊接修补。

   • 对混凝土基层的蜂窝麻面，采用聚合物砂浆填补并找平，确保表面平整度误差≤3mm。

2. 裂缝与节点强化

   • 微裂缝修复：宽度≤2mm的裂缝灌注环氧树脂胶（固化时间≤4小时），并涂刷渗透结晶剂形成0.02mm级防水膜；宽度＞2mm的裂缝开V型槽后填充快硬水泥，覆盖自粘丁基胶带。

   • 松动部位固定：对彩钢瓦搭接缝的张口、翘边，采用压平矫正或铆钉加固，确保接缝平整贴合。

 （二）多道防水体系构建

1. 首层防水：高弹涂料与增强层

   • 涂刷金属屋面专用高弹涂料（固含量≥85%），用量1.5kg/㎡，重点区域（天沟、管根）加铺300mm宽聚酯布增强抗撕裂性能。涂料需分两遍施工，间隔时间≥4小时。

   • 节点处理采用“一布三涂”工艺：首层涂料未干时嵌入聚酯布，搭接宽度100-150mm，再涂刷第二、第三层涂料，形成弹性密封层。

2. 中层防护：TPO卷材热熔焊接

   • 满铺1.5mm厚TPO卷材，纵向搭接80mm，横向100mm，接缝处用双缝焊机控制温度380±20℃焊接。天沟、屋脊等部位需附加30cm宽增强层，卷材翻边高度≥20cm。

   • 卷材铺贴后48小时内禁止踩踏，避免接缝松动。

3. 表层防护：反射隔热涂层

   • 喷涂太阳反射率≥85%的隔热涂料，降低屋面温度8-12℃，减少紫外线对防水层的热老化影响。

 （三）排水系统优化与智能监测

1. 天沟与落水管改造

   • 天沟坡度调整至≥3%，深度≥150mm，内嵌不锈钢导水槽；落水管升级为DN300并增设防堵滤网（孔径≤10mm），每2米设置检修口。

   • 溢流管安装高度低于防水层50mm，暴雨时可分流30%水量。

2. 智能化运维

   • 集成湿度传感器（精度±3%RH）与流量计，数据实时上传BIM平台，预警渗漏风险。例如武汉体育中心通过智能监测使排水效率提升60%。

 三、关键材料选择与施工规范

1. 材料性能要求

   • TPO卷材：拉伸强度≥12MPa，低温弯折-40℃无裂纹，耐紫外线性能优于传统SBS卷材。

   • 高弹涂料：断裂延伸率≥800%，与金属基层附着力≥2.0MPa，适用于振动频繁的钢结构屋面。

   • 渗透结晶剂：28天抗渗压力≥1.5MPa，可修复混凝土微裂缝并形成永久防水屏障。

2. 施工禁忌

   • 禁止在基层含水率＞8%或环境温度＜5℃时施工；热熔卷材需避免火焰直接接触非搭接区域，防止烧穿。

   • 不得使用单层JS涂料或劣质聚氨酯注浆料，此类材料易开裂且耐久性不足。

 四、质量控制与验收标准

1. 过程管控

   • 基层处理验收标准：平整度≤3mm/2m，无松动、油污；卷材搭接处剥离强度≥2.0N/mm²。

   • 闭水试验：注水深度50mm，持续48小时，每100㎡设置1个检测点，无渗漏为合格。

2. 长效维护机制

   • 每年雨季前全面检查天沟、落水管及涂层状态，每3年通过红外扫描生成渗漏风险图谱。中山职校体育馆采用此机制，10年内渗漏复发率＜5%。

 五、典型案例与经验总结

1. 中山职校体育馆维修

   采用“高弹涂料+TPO卷材”双体系，对锈蚀彩钢瓦进行纳米涂层处理，维修成本降低40%，质保期延长至10年。

2. 天津南开区体育馆紧急修复

   暴雨期采用速凝聚氨酯堵漏剂临时封堵，72小时内完成TPO卷材满铺，配合智能监测系统实现零复发。

体育馆屋顶防水需遵循“检测精准化、材料复合化、工艺标准化”原则，结合智能运维实现长效防护。建议选择具备《建筑防水工程专业承包资质》的团队，并签订10年质保协议。施工方案需根据现场勘查动态调整，例如对振动频繁区域优先采用高延伸性涂料，而对高温曝晒区域强化反射隔热层。通过系统性修复，可显著提升场馆安全性与使用寿命，避免因渗漏导致的设备损坏与运营中断。
