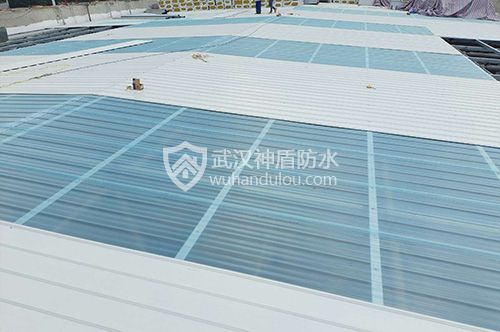

2025年10月30日，北京讯 —— 近年来，随着建筑技术的不断进步，金属屋面在工业厂房、物流仓库、体育场馆等大跨度建筑中应用越来越广泛。这类屋面结构轻便、施工快、外形美观，但也面临一个长期困扰行业的问题——漏水。接缝多、热胀冷缩明显、易受外力变形等因素，让金属屋面的防水成为一大难题。

为解决这一问题，一种名为“丁基橡胶防水卷材”的材料逐渐进入大众视野。它凭借出色的粘结性、耐老化性和气密性，成为金属屋面防水系统中的重要选择。那么，什么是丁基橡胶？它为何适用于金属屋面？它的施工工艺又有哪些要点？本文将为您一一解答。

丁基橡胶：一种特殊的合成橡胶

丁基橡胶是一种合成橡胶。它的主要成分是异丁烯和少量异戊二烯。这种材料最早在20世纪40年代被开发出来。它最大的特点是分子结构紧密，气体和水汽难以穿透。

这种特性让它在多个领域得到应用。比如汽车轮胎的内胎、医用瓶塞、密封胶带等。在建筑防水领域，丁基橡胶因其自粘性强、耐候性好、抗撕裂能力突出，被制成防水卷材，广泛用于屋面、地下室、桥梁等工程。

丁基橡胶卷材通常为黑色。表面有一层隔离膜，施工时需要揭掉。它的背面自带粘性，能牢固粘在干净的基面上。这种粘性不会因为时间推移而明显下降。材料本身柔韧性好，能适应基层的微小变形。

与常见的SBS改性沥青卷材或高分子卷材相比，丁基橡胶卷材不需要加热，也不依赖化学胶水粘结。它靠自身粘性实现“自粘”，施工更安全，也更环保。

为什么丁基橡胶适合金属屋面防水？

金属屋面的结构特点决定了它对防水材料有特殊要求。传统防水材料在金属屋面上容易出现脱粘、起鼓、开裂等问题。丁基橡胶卷材正好能应对这些挑战。

第一个优势是粘结力强。金属表面经过处理后，丁基橡胶能与其形成牢固粘结。这种粘结是“满粘”方式，整个卷材背面都与金属贴合。没有空隙，水汽无法在下面窜流。即使屋面有轻微震动或变形，粘结层也能保持完整。

第二个优势是适应变形能力强。金属屋面白天受热膨胀，夜晚冷却收缩。这种反复的热胀冷缩容易让防水层疲劳开裂。丁基橡胶卷材的延伸率高，能跟随金属板一起伸缩。材料本身弹性好，不容易断裂。

第三个优势是耐候性好。丁基橡胶不怕紫外线，不怕酸雨，也不怕高低温变化。在户外暴露多年，性能下降缓慢。实验数据显示，优质丁基橡胶卷材的使用寿命可达20年以上。

第四个优势是施工便捷。卷材是成品，现场只需裁剪、铺贴、压实。不需要明火，也不需要溶剂型胶水。施工过程无烟无味，对环境和工人更安全。特别适合在已投入使用的厂房或仓库中进行维修施工。

丁基橡胶防水卷材的施工流程

施工是决定防水效果的关键环节。再好的材料，如果施工不到位，也会失效。丁基橡胶卷材的施工看似简单，但每一步都必须规范操作。

第一步：基层检查与清理

施工前必须检查金属屋面的状况。重点查看板面是否有锈蚀、油污、灰尘或旧涂层。这些都会影响粘结效果。

如果发现锈蚀，必须用钢丝刷或打磨机处理干净，露出金属原色。油污要用专用清洁剂擦除。灰尘用高压空气吹净。屋面不能有积水或潮湿。

清理完成后，基层必须干燥、平整、干净。这是保证粘结力的前提。任何疏忽都可能导致后期脱粘。

第二步：节点部位加强处理

防水施工要“先局部，后整体”。屋面的天沟、檐口、女儿墙、穿出管道、采光窗周边等部位是漏水高发区。这些地方必须先做加强处理。

常用做法是使用丁基橡胶密封胶带或预制配件。比如在天沟转角处，先贴一条20厘米宽的丁基胶带。胶带要贴平，不能有褶皱。边缘压实，确保与金属完全贴合。

对于管道根部，可使用异形配件或手工裁剪的卷材片进行包裹。多层叠加，形成“喇叭口”状，防止水从根部渗入。

这些节点处理是防水成败的关键。必须由经验丰富的工人操作，确保每个细节到位。

第三步：弹线定位与卷材裁剪

大面积铺贴前，要在屋面上弹出基准线。这能保证卷材铺贴整齐，搭接均匀。

卷材的铺设方向一般顺着屋面坡向。从低处向高处铺贴，避免逆水施工。每幅卷材之间要有搭接。搭接宽度通常为8至10厘米。

施工前根据屋面尺寸裁剪卷材。尽量减少接头数量。接头越多，漏水风险越高。裁剪时使用专用刀具，保证切口平直。

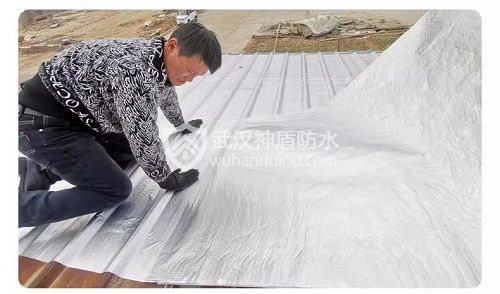

第四步：揭膜与铺贴

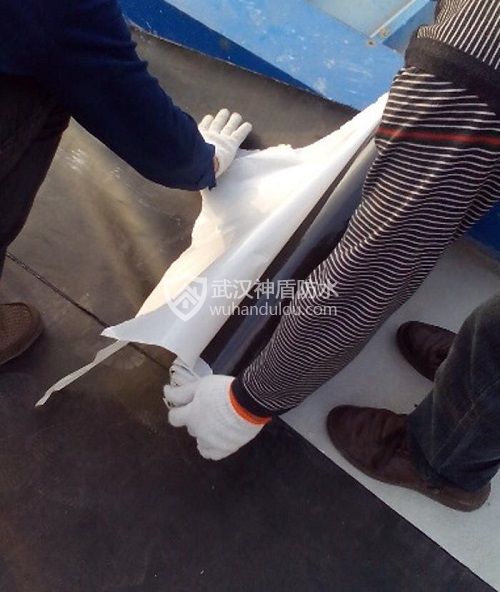

铺贴是核心步骤。先将卷材一端固定，然后慢慢展开。一边揭掉隔离膜，一边向前铺贴。

揭膜速度要与铺贴同步。不能一次性全揭，否则粘性面暴露太久，容易沾上灰尘，影响粘结。

铺贴时用手或软辊从中间向两边推压。排出空气，让卷材与金属完全贴合。不能有气泡或皱褶。

遇到复杂形状，如屋脊、弯角，要小心操作。可适当加热卷材边缘（使用热风枪低温吹拂），使其更易服帖。但温度不能过高，避免损伤材料。

第五步：搭接处理

相邻两幅卷材的搭接处必须处理好。搭接前，先清理搭接区域的灰尘。确保表面干净。

然后将上幅卷材压在下幅上，重叠8至10厘米。用压辊反复滚压搭接缝。压力要足够，让两层材料粘为一体。

搭接缝是防水薄弱点。必须保证粘结连续、无翘边。如有必要，可在搭接缝上再贴一条丁基胶带，增强密封性。

第六步：收头与密封

所有卷材的末端必须妥善收头。比如在女儿墙、檐口或金属压条处，卷材要上翻并固定。

收头部位用金属压条或角钢压紧，再用耐候密封胶封边。密封胶要饱满，连续，不能有断点。

收头处理不仅要牢固，还要美观。不能有翘起或松动现象。

第七步：检查与修补

全部铺贴完成后，要进行全面检查。重点查看是否有漏贴、气泡、皱褶、搭接不良或收头不牢的情况。

发现缺陷立即修补。小面积问题可用丁基胶带覆盖。大面积问题需重新铺贴。

检查合格后，清理现场，撤除工具。施工结束。

施工中的关键注意事项

丁基橡胶卷材施工虽然简单，但有几个关键点必须注意。忽视这些细节，可能导致防水失败。

温度影响必须重视

施工环境温度应在5℃以上。温度太低，丁基橡胶变硬，粘性下降，难以贴合。最好在10℃至30℃之间施工。夏季高温时，避免在正午阳光直射下作业。卷材表面温度过高，可能软化变形，影响铺贴质量。

基层处理是重中之重

很多防水失败案例都源于基层处理不当。金属表面必须彻底除锈、去油、除尘。不能图省事，草草了事。处理不干净，粘结力再强的材料也会脱落。

搭接宽度不能缩水

有些施工队为了省料，故意减少搭接宽度。这是严重错误。搭接不足，雨水容易从缝隙渗入。必须严格执行8至10厘米的标准。搭接处必须压实，确保粘结可靠。

避免交叉作业干扰

施工期间，应禁止其他工种在同一区域作业。焊接、切割等高温作业产生的火花可能引燃卷材。重型设备碾压会破坏防水层。必须做好现场管理，避免二次损伤。

雨天和大风天禁止施工

下雨时屋面潮湿，无法施工。大风天气，卷材容易被吹起，影响铺贴。同时，风沙会污染粘结面。必须选择晴朗、无风的天气作业。

工人培训不可忽视

丁基橡胶卷材施工看似简单，但需要一定的技巧。比如揭膜速度、铺贴手法、搭接处理等，都有讲究。施工前必须对工人进行培训，确保他们掌握正确方法。不能让没有经验的人随意操作。

材料储存要规范

卷材应存放在阴凉干燥处，避免阳光直晒。堆放时不能过高，防止压变形。隔离膜要保持完整，不能破损。使用前检查材料有无损伤，不合格产品严禁上屋面。

实际应用案例：武汉某物流仓库金属屋面维修

某大型物流仓库建成五年后，屋面开始出现多处漏水。每逢下雨，室内多处滴水，影响货物存放和作业安全。

经神盾公司技术人员检查，原防水层为普通沥青涂料，已老化开裂。金属板接缝处密封失效。业主决定采用丁基橡胶防水卷材进行整体翻修。

施工团队先对屋面进行全面清理。除锈、除尘、修补破损板件。然后对天沟、采光窗、风机口等节点做加强处理。

主材选用1.2毫米厚丁基橡胶自粘卷材。从檐口向屋脊方向铺贴，每幅搭接10厘米。全部采用满粘工艺。

施工在春季晴天进行，温度15℃左右。工人操作规范，铺贴平整，搭接严密。收头处用不锈钢压条固定，耐候胶密封。

工程历时七天完成。经淋水试验和雨后观察，屋面无一处渗漏。业主反馈良好，认为施工效率高，效果可靠。

丁基橡胶防水卷材未来趋势

随着绿色建筑和可持续发展理念的普及，对建筑防水材料的要求越来越高。丁基橡胶防水卷材因其环保、耐久、施工便捷等优点，市场前景广阔。

未来，材料厂商将进一步优化配方，提升抗紫外线能力和抗穿刺性能。同时，开发更多配套节点配件，简化施工难度。

在施工技术方面，智能化辅助工具可能被引入。比如用无人机检查基层，用红外设备检测粘结密实度。这些技术将提高施工质量和效率。

丁基橡胶卷材的应用范围也在扩大。除了金属屋面，它在混凝土屋面、隧道、桥梁伸缩缝等领域的应用也在增多。

可以预见，这种高性能防水材料将在建筑防水工程中扮演越来越重要的角色。
